UTP CAT6(HSYV6) 室内六类非屏蔽数字通信用水平对绞对称电缆

UTP CAT6(HSYV6) 室内六类非屏蔽数字通信用水平对绞对称电缆

分享
  • 产品详情

UTP CAT6 23AWG  HSYV-6 4×2×0.555


产品应用：

用于语音、综合业务数据网络（ISDN）、ATM155Mbps和622Mbps，100MbpsTPDDI，快速以太网和千兆以太网。


产品特点：

（1）直径小，易弯曲，易安装，节省布线空间；

（2）传输频率高，串扰低；


使用温度：-20℃～﹢60℃


传输性能：


物理/电气特性






传播时延差（最大）
45ns/100m
特性阻抗
4-250MHz  100±15Ω



工作电容（最大）
5.6nF/100m
直流电阻（最大）
7.5Ω/100m at 20℃



导体间介电强度（最小）
2.5kV/2s
允许弯曲半径
不小于8倍电缆外径



传输性能






频率
(MHz)
衰减
(Max)
(dB/100m)
近端串音衰减
(Min)
(dB/100m)
远端串音衰减
（Min）
(dB/100m)
回波损耗
（Min）
(dB)
传播相速度
（Min）
(m./s)
相时延
(Max)
(ns/100m)
4
3.8
66.3
56
23
0.604c
552
8
5.3
61.8
49.9
24.5
0.610c
547
10
6.0
60.3
48
25
0.612c
545
16
7.6
57.2
43.9
25
0.614c
543
20
8.5
55.8
42
25
0.615c
542
25
9.5
54.3
40
24.3
0.616c
541
31.25
10.7
52.9
38.1
23.6
0.617c
540
62.5
15.4
48.4
32.1
21.5
0.619c
539
100
19.8
45.3
28
20.1
0.620c
538
200
29.0
40.8
22
18
0.622c
537
250
32.8
39.3
20
17.3
0.622c
536

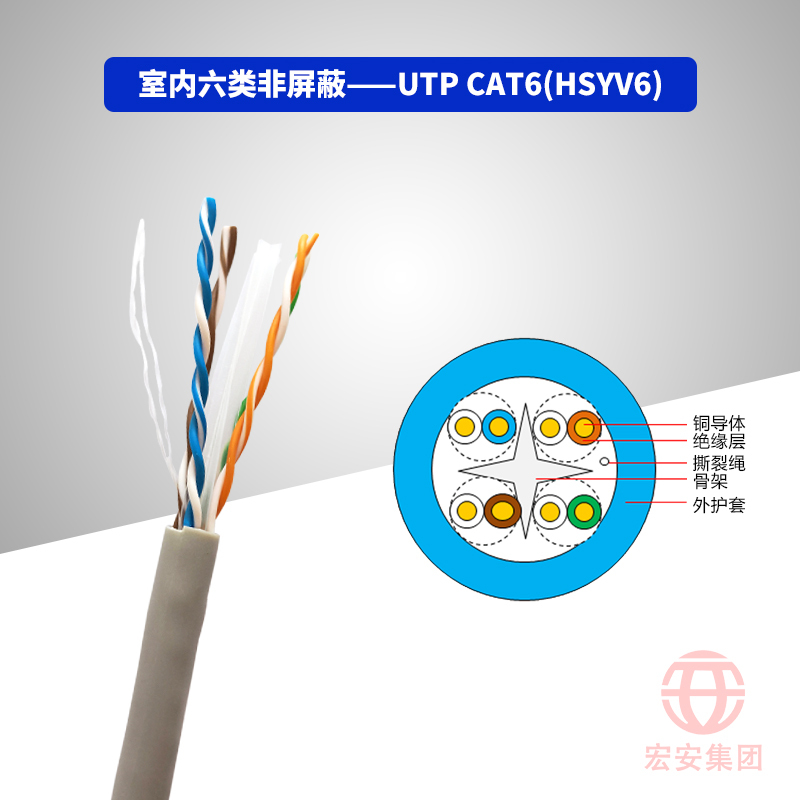

产品结构图：

UTP CAT6 23AWG


执行标准：

YD/T 1019-2013 《数字通信用实心聚烯烃绝缘水平对绞电缆》


技术参数（典型值）：


规格型号
导体直径
mm
外径
mm
特性阻抗
Ω
允许弯曲半径
mm
重量
（KG/KM）
UTP CAT6 23AWG
0.550±0.005
6.3±0.5
100±15
不小于8倍电缆外径
36.66



注：1.可根据客户需求调整相应技术参数；

   2.可根据客户需求对外护套进行具体设计。
