超五类线对屏蔽通信用水平对绞对称电缆系列

产品应用：

10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T

产品特点：


物理/电气特性







传播时延差（最大）
45ns/100m
特性阻抗
4-100MHz   100±15Ω




工作电容（最大）
5.6nF/100m
直流电阻（最大）
9.5Ω/100m at 20℃；




导体间介电强度（最小）
2.5kV/2s
允许弯曲半径
不小于8倍电缆外径




传输性能







频率
Frequency
(MHz)
衰减
Attenuation
(Max)
(dB/100m)
近端串音衰减NEXT
(Min)
(dB/100m)
近端串音衰减功率和PSNEXT
（Min）
(dB/100m)
远端串音衰减ELFEXT
（Min）
(dB/100m)
远端串音衰减功率和
PSELFEXT
（Min）
(dB/100m)
回波损耗
RL
（Min）
(dB)
传播相速度
Phase velocity
（Min）
(m./s)
4
4.1
56.3
53.3
52
49
23
0.604c
8
5.8
51.8
48.8
45.9
42.9
24.5
0.610c
10
6.5
50.3
47.3
44
41
25
0.612c
16
8.2
47.2
44.2
39.9
36.9
25
0.614c
20
9.3
45.8
42.8
38
35
25
0.615c
25
10.4
44.3
41.3
36
33
24.3
0.616c
31.25
11.7
42.9
39.9
34.1
31.1
23.6
0.617c
62.5
17.0
38.4
35.4
28.1
25.1
21.5
0.619c
100
22.0
35.3
32.3
24
21
20.1
0.620c



使用温度：-20℃～﹢60℃









超五类线对屏蔽通信用水平对绞对称电缆

STP CAT5e

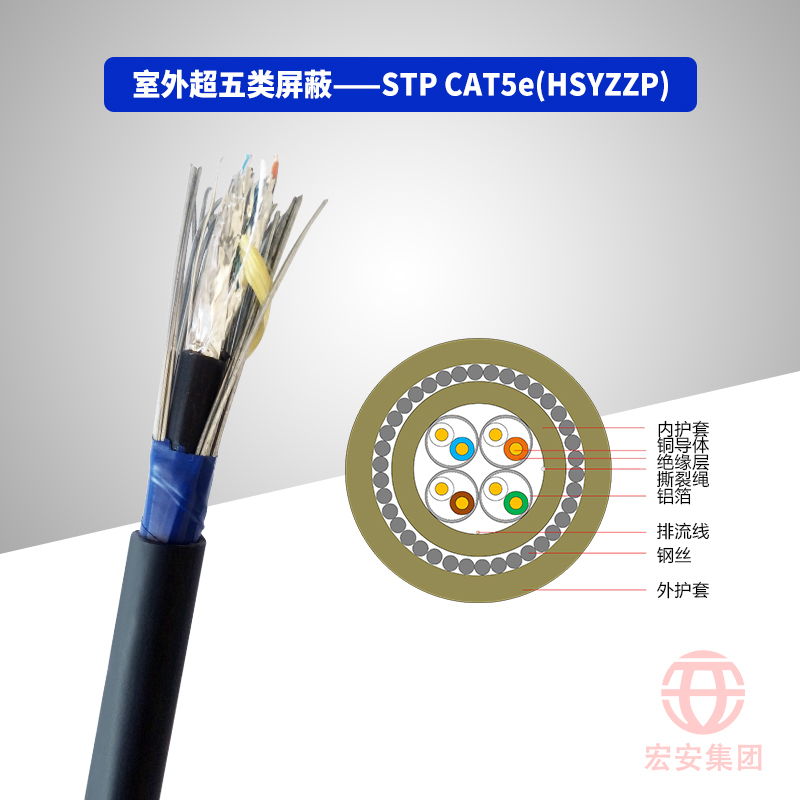

产品结构图：

超五类线对屏蔽通信用水平对绞对称电缆 CAT5e 中文版-1.jpg


产品描述：

STP CAT5e HSYZZP（超5类、聚乙烯绝缘、线对铝箔屏蔽、低烟无卤阻燃内护、钢丝铠装、低烟无卤阻燃外护）


执行标准：

YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆

结构参数


型号
线规
对数
外径（mm）
HSYZZP5e
24AWG
4
11.1
